集装箱的结构、标记、术语详解



上篇文章介绍了集装箱的常见箱型，这篇介绍集装箱的结构、标记、术语。

国际集装箱安全公约（CSC）中对集装箱给出了如下定义：集装箱是指一种运输装备，需满足以下各项条件：

1. 具有耐久性，其坚固程度适合于重复使用；

2.经专门设计，便于以一种或多种运输方式运输货物而无需中途换装；

3. 为了紧固和（或）便于装卸，设有角件。

为了方便各国集装箱的交换使用，国际标准化组织ISO／TC104技术委员会制订了建造和使用集装箱的国际标准，标准箱（TEU ）系集装箱运量统计单位,以长20英尺的集装箱为标准。20英尺记为1个TEU；40英尺记为2个TEU；45英尺记为2.25个TEU。

一、集装箱结构及构件名称

通用的干货集装箱是一个六面长方箱体。它由一个柜架结构、两个侧壁、一个端壁、一个箱顶、一个箱底和一对箱门组成。在集装箱的每个箱角上都设有角件。

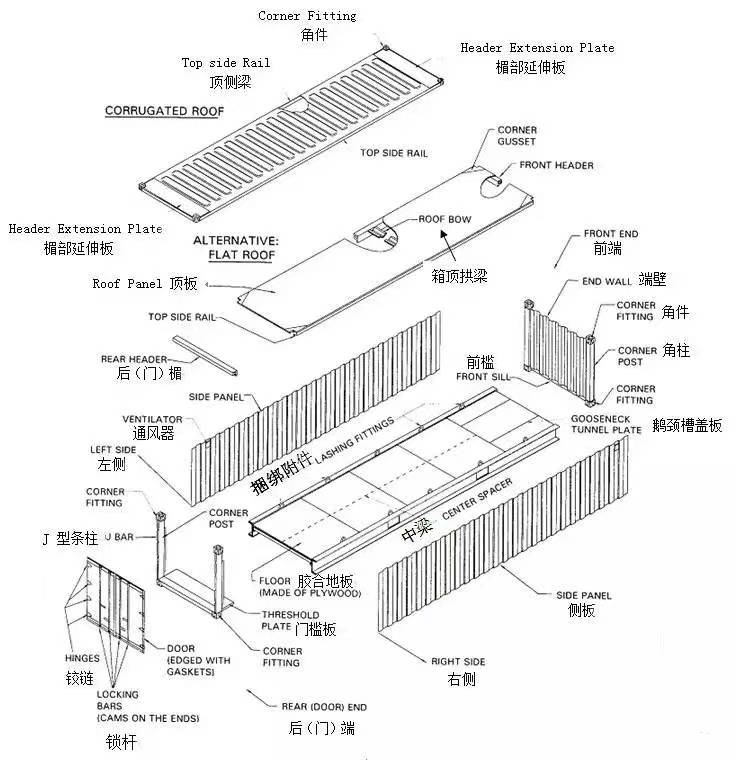

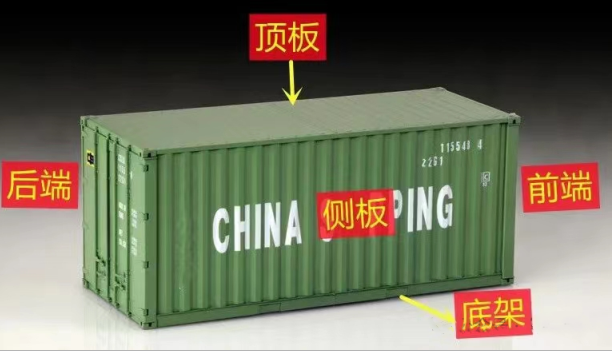

基本结构



底架结构





箱门视角

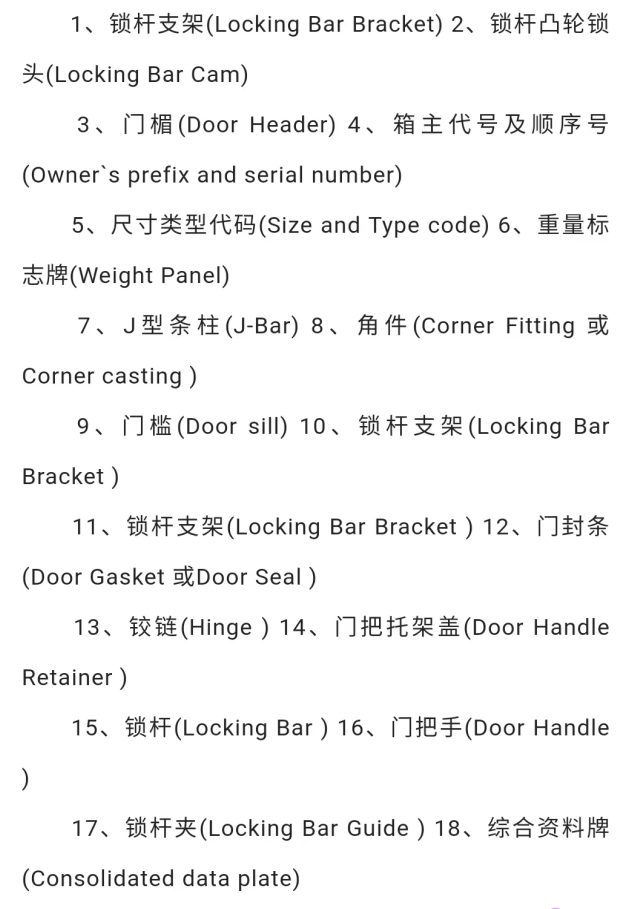

主要构件

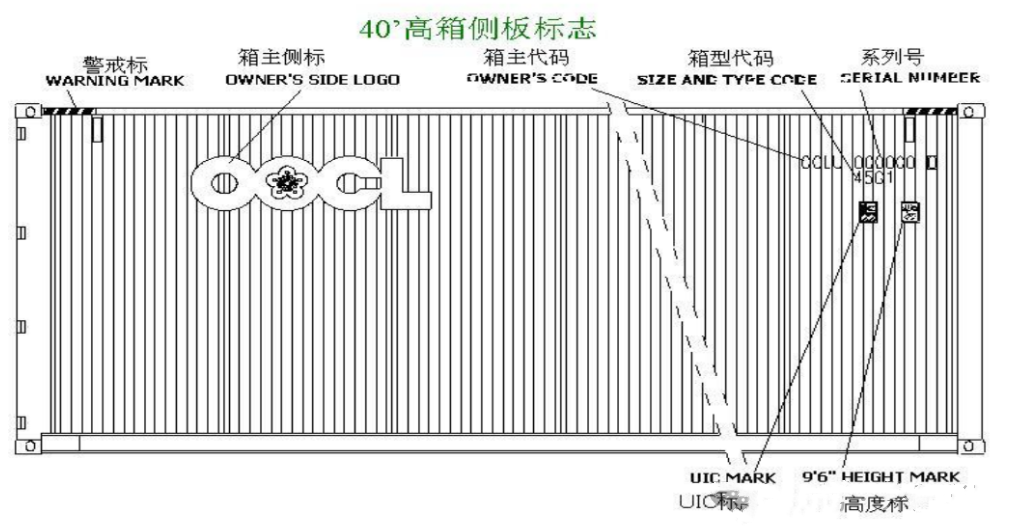

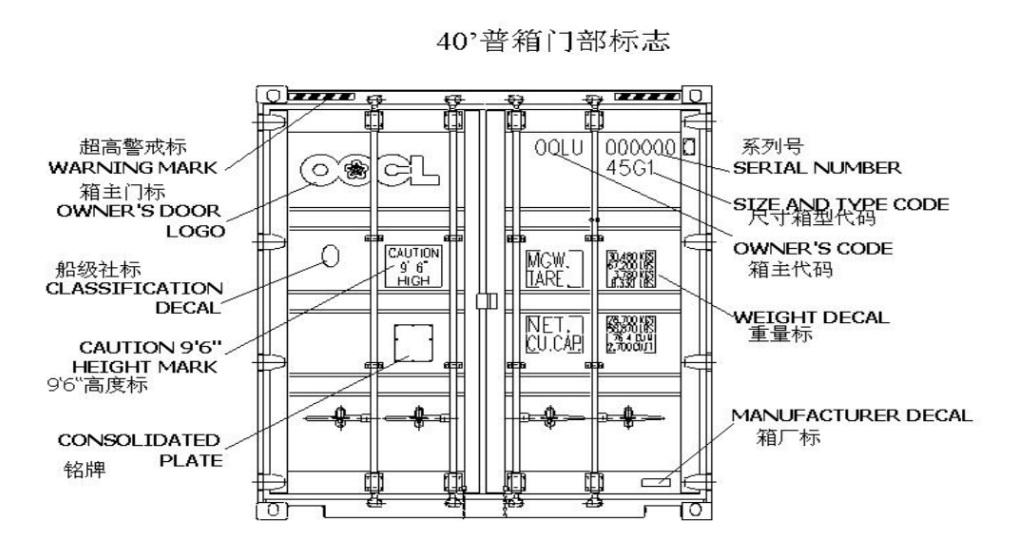

二、集装箱的标记

为便于集装箱的识别、管理和交接，国际标准化组织对集装箱标记制定了国际标准，规定了集装箱标记的内容、标记字体的尺寸、标记位置等。

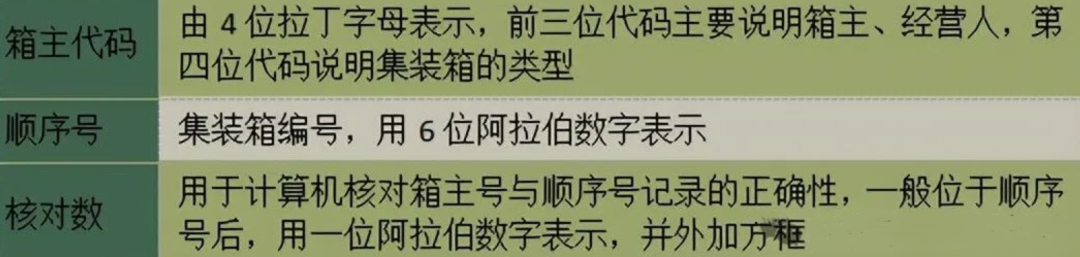

箱主代号、箱号、核对数字

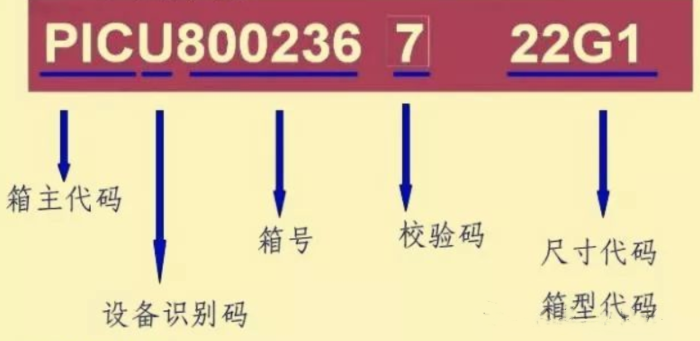

集装箱箱号的意义



额定重量和自重

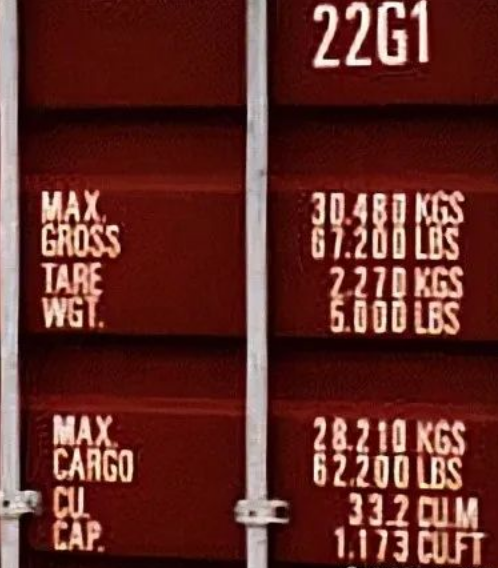

额定重量即为箱的最大总重，自重是空箱重量，要求同时以kg和lb标示，如下图：

额定重量（MAX GROSS）是集装箱的自重（TARE，集装箱空箱质量）和最大允许载货量(MAX CARGO)之和。以图示集装箱为例，其最大营运总质量为30480公斤，自重2270公斤，最大允许载货量28210公斤。

在箱体的侧板上，还经常能看到两个醒目的标记——

（1）超高标记

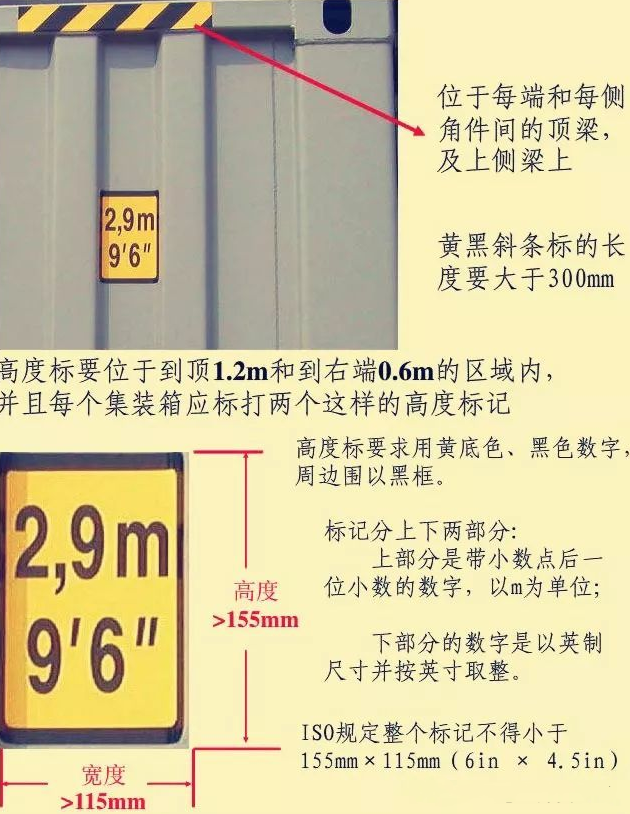

所有超过2.6米（8'6"）高的集装箱,均需张贴以下标记：a.集装箱两侧要贴高度标记，放置于距顶端1.2M 右侧0.6M的位置,黄底黑字。标记分两部分，上部分数值以米为单位，下部分则是转换为英制单位的数值，图示标识表示该柜高度2.9M(9英尺6英寸)。b.顶梁每个角件两侧贴上不短于300mm的黄黑相间的斑马标。



（2）超重标记

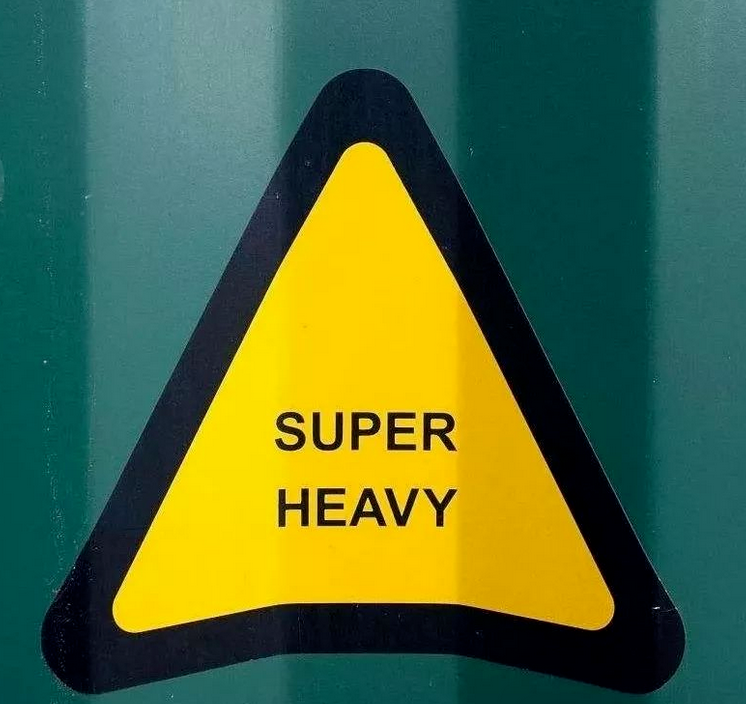

对于超重（总重超过30.48吨）的集装箱，可以看到如下“SUPERHEAVY”的三角形超重标记。

此外，凡符合国际集装箱安全公约中结构要求并通过安全检验的集装箱，加贴“CSC安全合格”金属标牌和检验机关的检验合格徽记等。



三、集装箱的术语

1、大柜、小柜、双背是指？

   （1）大柜一般指40英尺的集装箱，通常指40GP和40HQ。45英尺集装箱通常认为属于特种柜。

   （2）小柜一般指20英尺的集装箱，通常是指20GP。

   （3）双背是指两个20英尺的小柜。比如一辆拖车同时拉两个20英尺的小柜;港口吊装时，一次性吊装两个20英尺的集装箱到船上。

2、拼箱是指？整箱呢？

   （1）拼箱(Less than Container Load)指一个集装箱里有多个货主的货物，装不满一个整箱的小批量货物就是拼箱货，按照拼箱货(LCL-LCL)来操作。

   （2）整箱(Full Container Load)指一个集装箱里只有一个货主或厂家的货，能够装满一个或多个整箱的较大批量货物就是整箱货，按照整箱货(FCL-FCL)来操作。

     (3) 集装箱货物交接方式，如上所述集装箱货运分为整箱和拼箱两种，因此在交接方式上也有所不同，纵观当前国际上的做法，大致有以下四类:

(3.1)整箱交，整箱接(FCL/FCL)。货主在工厂或仓库把装满货后的整箱交给承运人，收货人在目的地以同样整箱接货，换言之，承运人以整箱为单位负责交接。货物的装箱和拆箱均由货方负责。

(3.2)拼箱交、拆箱接(LCL/LCL)。货主将不足整箱的小票托运货物在集装箱货运站或内陆转运站交给承运人，由承运人负责拼箱和装箱(Stuffing,Vanning)运到目的地货站或内陆转运站,由承运人负责拆箱(Unstuffing,Devantting),拆箱后，收货人凭单接货。货物的装箱和拆箱均由承运人负责。

(3)整箱交，拆箱接(FCL/LCL)。货主在工厂或仓库把装满货后的整箱交给承运人，在目的地的集装箱货运站或内陆转运站由承运人负责拆箱后，各收货人凭单接货。

(4)拼箱交，整箱接(LCL/FCL)。货主将不足整箱的小票托运货物在集装箱货运站或内陆转运站交给承运人。由承运人分类调整，把同一收货人的货集中拼装成整箱，运到目的地后，承运人以整箱交，收货人以整箱接。上述各种交接方式中，以整箱交、整箱接效果最好，也最能发挥集装箱的优越性。

3、集装箱货物交接地点

集装箱货物的交接，根据贸易条件所规定的交接地点不同一般分为:

(1)门到门(Door to Door):从发货人工厂或仓库至收货人工厂或仓库;

(2)门到场(Door to CY):从发货人工厂或仓库至目的地或卸箱港的集装箱堆场:

(3)门到站(Door to CFS):从发货人工厂或仓库至目的地或卸箱港的集装箱货运站:

(4)场到门(CY to Door):从起运地或装箱港的集装箱堆场至收货人工厂或仓库;

(5)场到场(CY to CY):从起运地或装箱港的堆场至目的地或卸箱港的集装箱堆场:

(6)场到站(CY to CFS):从起运地或装箱港的集装箱堆场至目的地或卸箱港的集装箱货运站。

(7)站到门(CFS to Door):从起运地或装箱港的集装箱货运站至收货人工厂或仓库;

(8)站到场(CFS to CY):从起运地或装箱港的集装箱货运站至目的地或卸箱港的集装箱堆场;

(9)站到站(CFS to CFS):从起运地或装箱港的集装箱货运站至目的地或卸箱港的集装箱货运站;

以上九种交接方式，进一步可归纳为以下四种方式:(1)门到门:这种运输方式的特征是，在整个运输过程中，完全是集装箱运输，并无货物运输，故最适宜于整箱交，整箱接。(2)门到场站:这种运输方式的特征是，由门到场站为集装箱运输，由场站到门是货物运输，故适宜于整箱交、拆箱接。(3)场站到门:这种运输方式的特征是，由门至场站是货物运输，由场站至门是集装箱运输，故适宣于拼箱交、整箱接。(4)场站到场站:这种运输方式的特征是，除中间一段为集装箱运输外、两端的内陆运输均为货物运输，故适宜于拼箱交、拆箱接。

4、高柜与普柜有何区别？高柜比普柜高1英尺(一英尺等于30.44cm)。无论高柜还是普柜，长度和宽度是一样的。

5、箱体自重是指？重箱呢？

   （1）箱体自重：箱子自身的重量。20GP的自重约1.7吨，40GP的自重约3.4吨。

   （2）重箱：是指装了货的箱子，与空箱/吉箱相对。

6、空箱或吉箱是指？没有装货的箱子叫空箱。在华南地区，尤其是广东、香港，空箱通常也叫吉箱，因为在粤语中，空和凶同音，不吉利，所以华南地区不叫空箱，叫吉箱。所谓提吉还重，就是提取空箱，拉去装货，然后交还装完货的重箱。

7、何谓背重箱？落重箱呢？

   （1）背重箱：是指在场站背重箱到厂家或物流仓库卸货(一般指进口)。

   （2）落重箱：是指在厂家或物流仓库装完货把重箱落回场站(一般指出口)。

8、背空箱是指？落空箱是指？

   （1）背空箱：是指在场站背空箱到厂家或物流仓库装货(通常指出口)。

   （2）落空箱：是指在厂家或物流仓库卸完货到场站落箱(通常指进口)。

9、DC代表什么箱型？DC是指干货柜(Dry Container)，20GP、40GP、40HQ等柜子都是干货柜。

10、OT代表什么箱型？OT即Open Top的简称，指开顶柜，即没有箱顶只有一个帐篷在箱子顶部的柜子。

11、提单号是指？通常是货代给你背箱的号，可能是船东单(MBL)的单号，也可能是货代单(HBL)的单号，一般要根据船名/航次和提单号才能背箱，即提取空箱或重箱。

12、箱号/柜号是指？指集装箱的编号，这个编号全球唯一，由四个字母和7个数字组成，其中前三个字母是箱主(船公司或租箱公司)代码，第四个字母都是U，接着的6个数字是序号，最后一个数字是校验码。箱号通常问司机要，因为司机去提箱了才知道箱号，报关、制单、录入仓单时都要用到箱号。

13、铅封号是指？是指将集装箱门锁死的封条的编号，铅封一般由船公司提供，需要花钱购买，一般是50元一个。

14、出口货是指？ 在场站背空箱到厂家或物流仓库装货，然后报关出口。

15、进口货是指？是进口清关后，在场站背重箱到厂家或指定地方卸货。

16、空驶是指？指车子到厂家或物流仓库后，因各种原因不能装货而将空箱又拉回场站。

17、倒箱是指？指在场站把箱子从这个场站拉到另一个场站，或者不按照从上到下的顺序取箱，而是把上面的箱子挪开，提取压在下面的箱子。指定箱号或海关查验时较容易出现这种情况。

18、集装箱场站是指？通常指在码头上或码头附近堆放、管理箱子的地方，司机背箱一般都是去场站。相应的有一个叫做场站收据的东西，场站和司机之间交接集装箱凭场站收据来办理。

19、提单上一般有什么内容？提单上内容一般有提单号、船名航次、箱体重量、货物描述、件数、毛重、体积、箱数、签发人和签名等。

20、发货时需注意哪些事项？跟车主讲明出口还是进口，箱型、箱量、货重、地点、场站以及要不要协议，到厂家时间、箱子的特殊要求等。

21、写派车单应注意哪些问题？要写得尽量规范清楚，因为有些司机根本不认识英文字母，船名、航次、提单号、场站、到场时间、厂家地址、联系电话、箱子特殊要求和厂家的特殊要求一定要写清楚。有发票抬头的也要写清楚，别让司机开错抬头。另外还要把应注意的问题写在上面，比如有些货物对柜子要求特别严格，一定要和司机讲明白，以免到时产生费用无法和司机讲清楚。

22、设备交接单是指？出口提箱时，要先打单，然后拿到一份一式多联的《设备交接单》，司机凭这份设备交接单提箱、出站、入站、还箱。

23、出口箱场站放箱到几点？通常是10点，但一般到9点办单的地方就没人了，所以派进口货必须在8点左右赶回来，因为司机还要先落箱。

24、超载是指？超重呢？

   （1）超载：一般是指车上装的货物吨位超过了车辆的限重;

   （2）超重：一般是指所装货物吨位超过了集装箱的限重。

25、装箱与拆箱是指？

   （1）装箱(loading)就是背着空箱去装货。

   （2）拆箱(unloading)就是背着重箱去厂家卸货。

26、重去重回是指？是指拉着货去再拉着货回来，不空返，不空驶。

27、记重收费是指？高速收费口的“记重收费”是指按照车的货重和吨位收过路费。

28、损箱费是指？指进口箱子卸完后发现箱子有破损而产生的费用。

29、水洗费（清洗费）是指？指发现箱子不干净而产生洗箱费。
